Mode d'emploi du montage - Profilés affleurants

Tuto 2

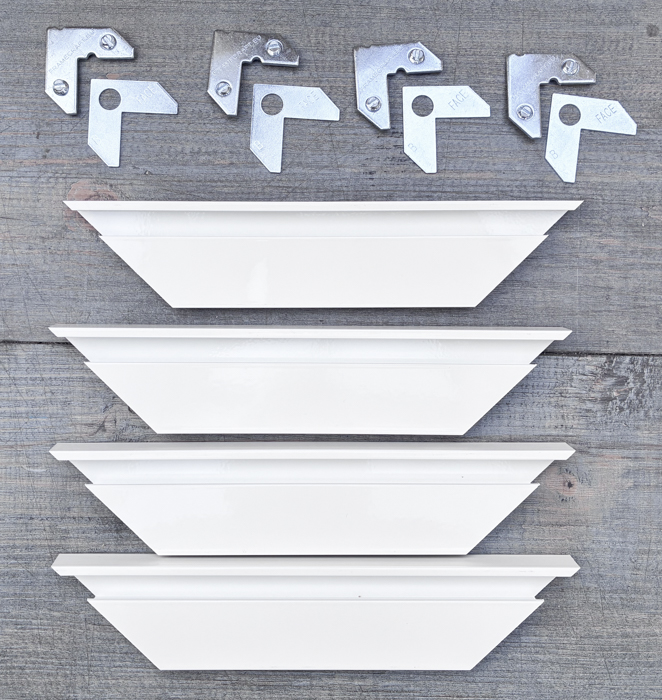

1 - Faites des couples de coins : une partie supérieure avec les vis, une partie inférieure sans vis

2 - Préparez les profilés en posant vers vous la partie goulotte qui va recevoir les coins

Tuto 4

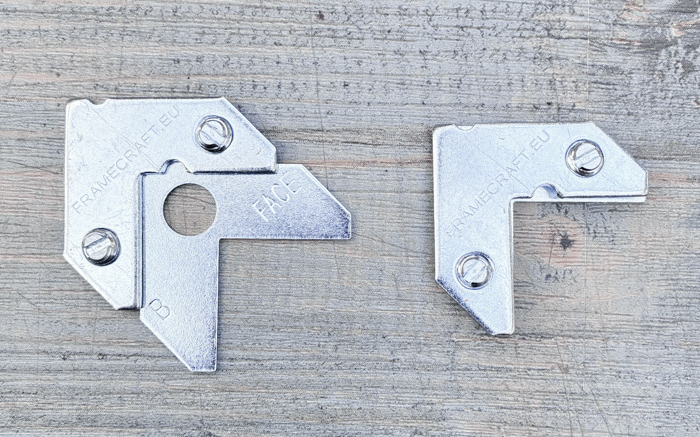

3 - Posez l'un sur l'autre les deux angles en métal

Tuto 6

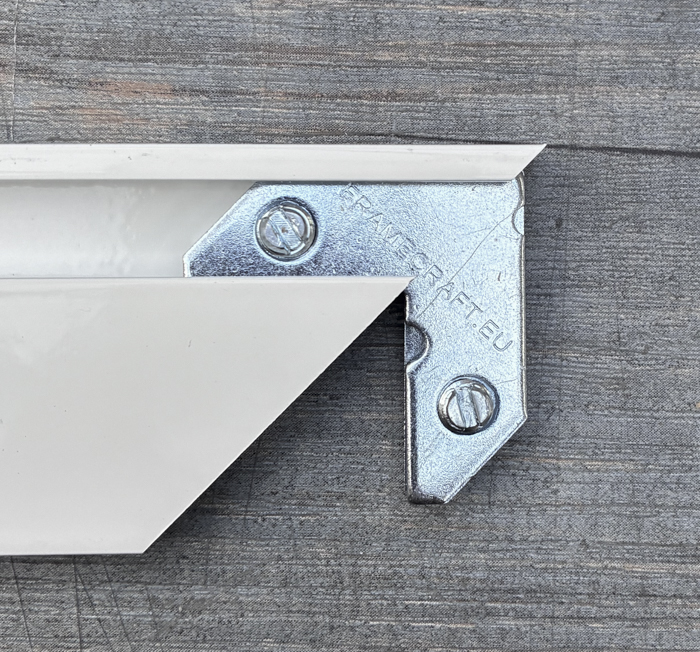

4 - Enfilez le premier couple de coins dans la goulotte

Tuto 3

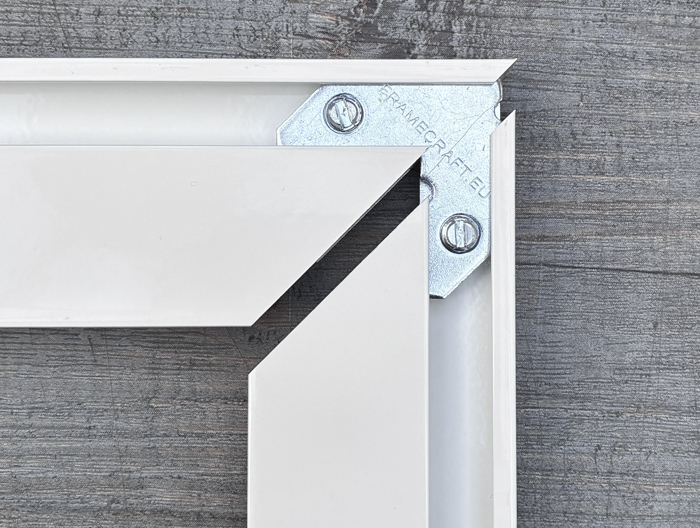

5 - Enfilez l'autre extrémité du coin dans la le second profilé,
approchez les angles et serrez les vis sans excès

Tuto 7

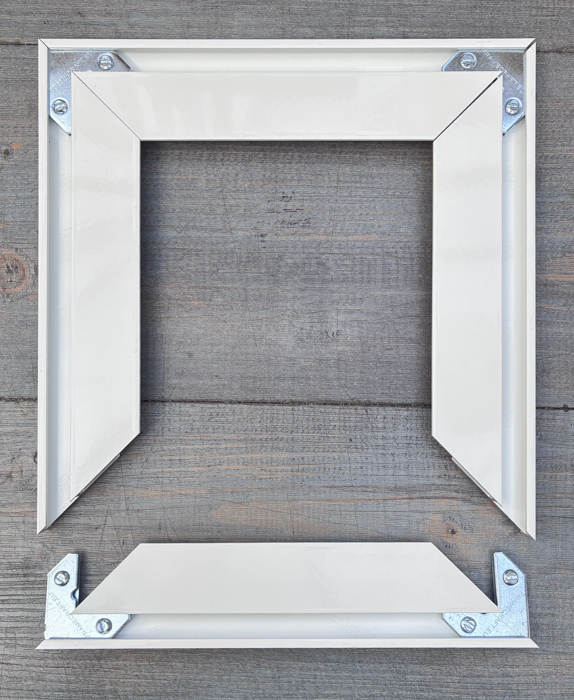

5 - Procédez de la même façon pour les autres coins selon le modèle ci-dessus,
puis glissez le profilé du bas dans les deux profilmés verticaux.

Tuto 8

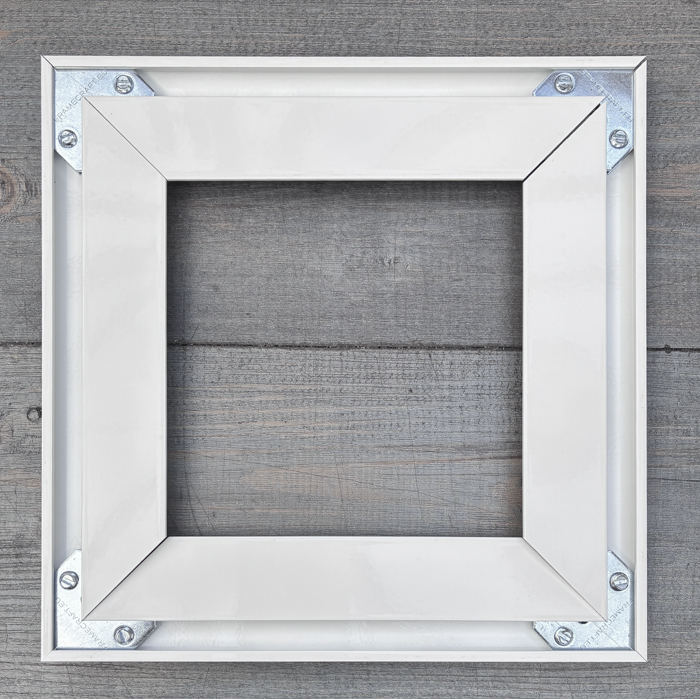

6 - Rapprochez bien tous les coins et bien serrer les vis des 4 angles

Tuto 9

7 - Retournez le cadre. Découpez des petits morceaux de scotch double face

Tuto 10

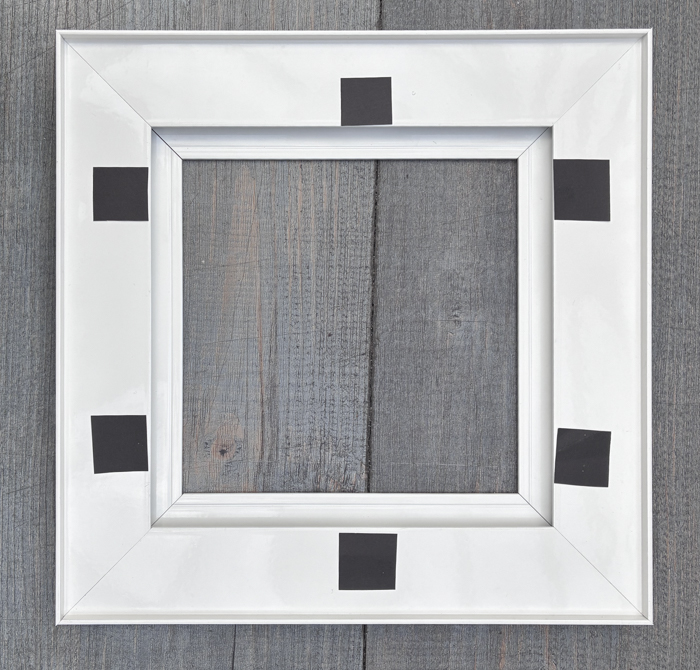

8 - Positionnez les morceaux de scotch sur le pourtour du cadre,
en laissant un peu d'espace entre la partie collante et le bord extérieur du profilé.

La quantité de scotch dépend de la dimension du Dibond pour garantir une tenue satisfaisante,
mais sans excès pour le rendre démontable le cas échéant...

Tuto 11

9 - Positionnez le Dibond en faisant attention de bien le centrer avant
qu'il ne touche le scotch double-face car il sera ensuite difficile de le repositionner

Finaliser en appuyant bien sur tout le pourtour
pour que le double-face adhère bien au Dibond.
